Tester akčních členů M-PWM2 (A/B)

Tester akčních členů M-PWM2 (A/B)

Tester M-PWM2 je speciálně navržený ruční přístroj pro paralelní diagnostiku akčních členů. Je to generátor signálových nebo výkonových impulsů pro testy akčních členů, které jsou řízené PWM signálem. Jsou to např. tyto aktory:

Za určitých podmínek je možné otestovat i zapalovací indukční cívky, zapalovací moduly, vstřikovače zážehových motorů, plynové vstřikovače LPG. Přístroj také dobře poslouží, jako pomocník při testech funkčních částí klimatizace, ABS, centrální elektriky, komfortu, regulace sklonu světel apod.

Přednosti testeru M-PWM2

• Test akčních členů bez nutnosti připojení sériové diagnostiky.
• Test samotného akčního členu bez nutnosti připojení k vozu.
• 4 variabilní automatické režimy pro čištění a promazání akčních členů.
• Zkratuvzdorný signálový výstup.
• Střída signálu nastavitelná v rozsahu 0÷100%.
• Signálový výstup s přepínatelnou amplitudou pro emulaci signálu ze snímačů s impulsní / PWM charakteristikou jako jsou např. váha vzduchu, rychloměr, …
• Ocejchovaná stupnice frekvence i střídy v celém rozsahu, uživatel vždy ví jaká hodnota frekvence a střídy signálu PWM je nastavena.
• Jednoduché a rychlé připojení a snadná obsluha.
• Podrobný návod s příklady připojení součástí.

Funkce ručního testeru

Tester je schopen generovat PWM signál ve frekvenčním rozsahu od 10 Hz do 10 kHz a napětí o max. velikosti amplitudy 12 V (M-PWM2-A) nebo 24 V (M-PWM2-B) v závislosti na zvoleném modelu testeru. Přístroj je osazen dvěma výstupy. Jedním výkonovým, sloužícím pro buzení samotných akčních členů a druhým signálovým 5 V/12 V (24 V). Signálovým výstupem je možné nahradit i některé snímače, které mají PWM výstup s proměnnou střídou nebo frekvencí jako jsou např. některé tlakové snímače, váhy vzduchu, snímače otáček apod. Výkonový výstup je osazen vypínatelnou antiparalelní diodou. Antiparalelní dioda je polovodičová dioda zapojená antiparalelně k výstupním výkonovým svorkám. Zapnutím diody se dosáhne široké proporcionality u akčních členů obsahujících indukčnost, jako jsou např. elektromagnetické ventily, selenoidy apod. Pokud je antiparalelní dioda vypnuta je možné testovat akční členy v impulzním režimu např. vstřikovače. Vypnutí antiparalelní diody je také vhodné pro čištění a promazávání proporcionálních akčních členů.

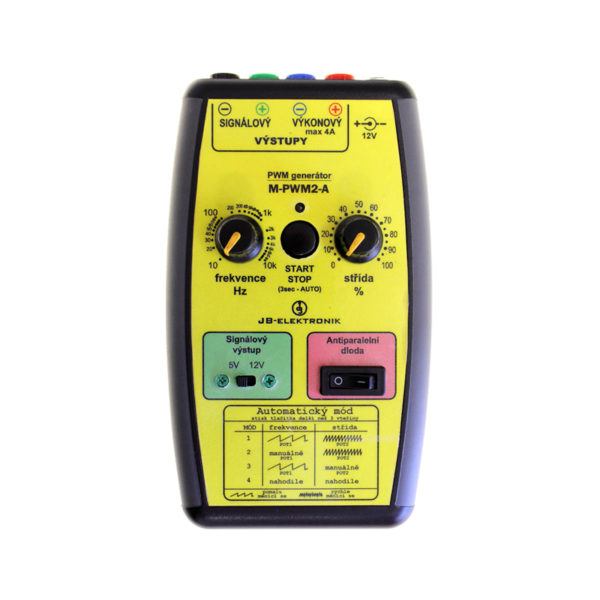

Testovací režimy a popis přístroje

Tester akčních členů disponuje čtyřmi automatickými režimy pro vyčištění a promazání, respektive rozchození, zaseknutého nebo přidrhnutého akčního členu. V automatickém režimu generátor M-PWM2 mění plynule střídu i frekvenci signálu a tím vystavuje akční člen celé škále impulzů. Pohyblivá část akčního členu je pak vlivem mechanické rezonance nucena k pohybu větší silou než v běžném provozním režimu aktoru. Při současném čištění vhodným chemickým přípravkem a následným promazáním je možné rozchodit i silně znečištěný akční člen.

1. Signálový výstup má obdélníkový průběh o velikosti amplitudy 12 V. Zkratuvzdorný výstup zajišťuje červená (plus pól) a černá (mínus pól zdroje) zdířka 4 mm (banánek). Trubičková pojistka T4A je umístěna uvnitř testeru.
2. Výkonový výstup je zastoupen červenou a modrou 4 mm zdířkou (banánek), ke kterým se připojuje testovaný akční člen. Červená zdířka je kladný pól napájecího zdroje. Modrá zdířka je výkonový výstup spínaný k nule (tzv. otevřený kolektor).
3. Vstup napájecího konektoru Ø 5, 5/2,1 mm. Tester je vhodné napájet ze stejnosměrného zdroje 12 V dimenzovaného na proud zkoušeného akčního členu.
4. Potenciometr, kterým se nastavuje frekvence PWM signálu ve frekvenčním rozsahu od 10 Hz do 10 kHz, stupnice má logaritmický průběh.
5. Potenciometr, kterým se nastavuje střída signálu od 0% do 100%. V automatickém módu mají oba potenciometry funkce nastavení parametru konkrétního automatického módu.
6. On/Off tlačítko pro zapnutí/vypnutí generátoru a pro nastavení automatického módu.
7. Indikační LED. Zelenou barvou signalizuje napájení, červenou spuštění generátoru. V automatickém režimu LED pulzuje.
8. Přepínač signálového výstupu 5 V/12 V.
9. Vypínač antiparalelní diody.
10. Odolné tělo přístroje o rozměrech 88 x 148 x 40 mm (D x Š x V).
11. 1: proměnná frekvence i střída 2: proměnná střída, pevná frekvence 3: proměnná frekvence, pevná střída 4: náhodná frekvence i střída.

Díky automatickým módům můžete zevrubně pozorovat správnou funkci pohyblivých částí a celého regulačního systému. Můžete sledovat pomalé otvírání testovaného akčního členu a sledovat chyby v jeho chování. Navíc variabilní nastavení všech parametrů (frekvence, střída, rychlost změny frekvence nebo střídy) ještě více rozšiřuje možnosti testeru.

Možnosti napájení

Přístroj doporučujeme napájet ze zdroje stejnosměrného napětí 12 V dimenzovaný na proud zkoušeného akčního členu. Případně lze přípravek napájet z automobilového akumulátoru o jmenovitém napětí 12/24 V (dle typu generátoru) nebo prostřednictvím CL napájecí adaptéru do automobilového zapalovače. Všechny potřebné adaptéry naleznete v provedení Profiset.
